Kako izmjeriti učinkovitost sustava tekućeg hlađenja u BESS-u?
Kao dobavljač Liquid Cooling BESS-a, razumijem ključnu ulogu koju učinkoviti rashladni sustav igra u performansama i dugovječnosti sustava za pohranu baterije (BESS). U ovom postu na blogu podijelit ću neke ključne metode za mjerenje učinkovitosti sustava tekućeg hlađenja u BESS-u.
1. Ujednačenost temperature
Jedan od primarnih pokazatelja učinkovitosti sustava tekućeg hlađenja je ujednačenost temperature u baterijskim ćelijama u BESS-u. Nejednake temperature mogu dovesti do različitog starenja baterijskih ćelija, smanjujući ukupni životni vijek baterije i potencijalno uzrokujući sigurnosne probleme.
Za mjerenje ujednačenosti temperature možemo koristiti mrežu temperaturnih senzora postavljenih na različitim mjestima unutar baterije. Ovi senzori bi trebali biti strateški postavljeni kako bi uhvatili varijacije temperature u različitim područjima, kao što su središte, rubovi i kutovi baterijskih modula. Redovitim praćenjem očitanja temperature s ovih senzora možemo izračunati temperaturnu razliku između najtoplije i najhladnije točke u baterijskom paketu. Manja temperaturna razlika ukazuje na bolju ujednačenost temperature, a time i na učinkovitiji sustav hlađenja.
Na primjer, ako je temperaturna razlika između najtoplijih i najhladnijih ćelija unutar uskog raspona, recimo 5 - 10°C, to sugerira da sustav tekućeg hlađenja ravnomjerno raspoređuje rashladno sredstvo i učinkovito uklanja toplinu iz baterijskih ćelija. S druge strane, velika temperaturna razlika, poput 20°C ili više, može ukazivati na probleme s protokom rashladne tekućine, začepljenja u rashladnim kanalima ili neadekvatan kapacitet hlađenja.
2. Kapacitet hlađenja
Kapacitet hlađenja sustava za hlađenje tekućinom odnosi se na njegovu sposobnost uklanjanja topline iz baterijskih ćelija određenom brzinom. Obično se mjeri u kilovatima (kW) ili britanskim toplinskim jedinicama po satu (BTU/hr). Da bismo odredili kapacitet hlađenja, moramo znati brzinu stvaranja topline baterijskih ćelija i temperaturnu razliku između ulaza i izlaza rashladne tekućine.
Stopa stvaranja topline baterijskih ćelija može se procijeniti na temelju električnih karakteristika baterije, kao što su struje punjenja i pražnjenja, napon i učinkovitost. Kada dobijemo stopu proizvodnje topline, možemo koristiti sljedeću formulu za izračun rashladnog kapaciteta:
Kapacitet hlađenja (kW) = Maseni protok rashladnog sredstva (kg/s) × Specifični toplinski kapacitet rashladnog sredstva (kJ/kg°C) × Temperaturna razlika između ulaza i izlaza (°C)
Veći kapacitet hlađenja ukazuje na to da sustav tekućeg hlađenja može podnijeti više topline i održavati baterije na nižoj temperaturi. Međutim, važno je napomenuti da kapacitet hlađenja treba biti pravilno usklađen s brzinom proizvodnje topline BESS-a. Preveliki rashladni sustav može biti neučinkovit i skup, dok premali sustav možda neće moći održavati baterije u optimalnom temperaturnom rasponu.
3. Pad tlaka
Pad tlaka još je jedan važan parametar koji treba uzeti u obzir pri mjerenju učinkovitosti sustava za hlađenje tekućinom. Odnosi se na razliku u tlaku između ulaza i izlaza rashladne tekućine dok ona teče kroz rashladni sustav. Veliki pad tlaka može ukazivati na ograničenja u protoku rashladnog sredstva, kao što su začepljeni filtri, uske cijevi ili začepljenja u rashladnim kanalima.
Pretjerani pad tlaka može smanjiti brzinu protoka rashladne tekućine, što zauzvrat može utjecati na kapacitet hlađenja i ujednačenost temperature sustava. Za mjerenje pada tlaka možemo koristiti senzore tlaka instalirane na ulazu i izlazu iz kruga rashladne tekućine. Praćenjem pada tlaka tijekom vremena, možemo otkriti bilo kakve promjene ili abnormalnosti u protoku rashladnog sredstva i poduzeti odgovarajuće mjere za njihovo rješavanje.
Na primjer, ako se pad tlaka značajno poveća, možda će biti potrebno očistiti ili zamijeniti filtre, provjeriti postoje li začepljenja u cijevima ili prilagoditi brzinu pumpe kako bi se održao pravilan protok rashladnog sredstva.
4. Energetska učinkovitost
Energetska učinkovitost je ključni čimbenik u procjeni učinkovitosti sustava za hlađenje tekućinom. Energetski učinkovitiji sustav hlađenja troši manje električne energije kako bi se postigla ista učinkovitost hlađenja, što može smanjiti operativne troškove BESS-a.
Za mjerenje energetske učinkovitosti sustava za hlađenje tekućinom možemo izračunati koeficijent učinkovitosti (COP). COP se definira kao omjer kapaciteta hlađenja i ulazne snage rashladnog sustava. Viši COP ukazuje na bolju energetsku učinkovitost.
COP = Kapacitet hlađenja (kW) / Ulazna snaga (kW)
Optimiziranjem dizajna i rada sustava za hlađenje tekućinom, kao što je korištenje pumpi s promjenjivom brzinom, učinkovitih izmjenjivača topline i odgovarajuće izolacije, možemo poboljšati COP i smanjiti potrošnju energije sustava.
5. Propuštanje rashladne tekućine
Curenje rashladne tekućine je ozbiljan problem koji ne samo da može smanjiti učinkovitost tekućeg rashladnog sustava, već može predstavljati i sigurnosni rizik za BESS. Za otkrivanje curenja rashladnog sredstva možemo koristiti senzore za otkrivanje curenja instalirane na kritičnim točkama u rashladnom sustavu, kao što su spojevi, priključci i brtve.
Redoviti vizualni pregledi rashladnog sustava također mogu pomoći u prepoznavanju bilo kakvih znakova istjecanja rashladne tekućine, poput mokrih mrlja, mrlja ili prisutnosti mirisa rashladne tekućine. Ako se otkrije curenje rashladne tekućine, važno je odmah poduzeti mjere za popravak curenja i spriječiti daljnje oštećenje sustava.
Usporedba s zračnim hlađenjem BESS

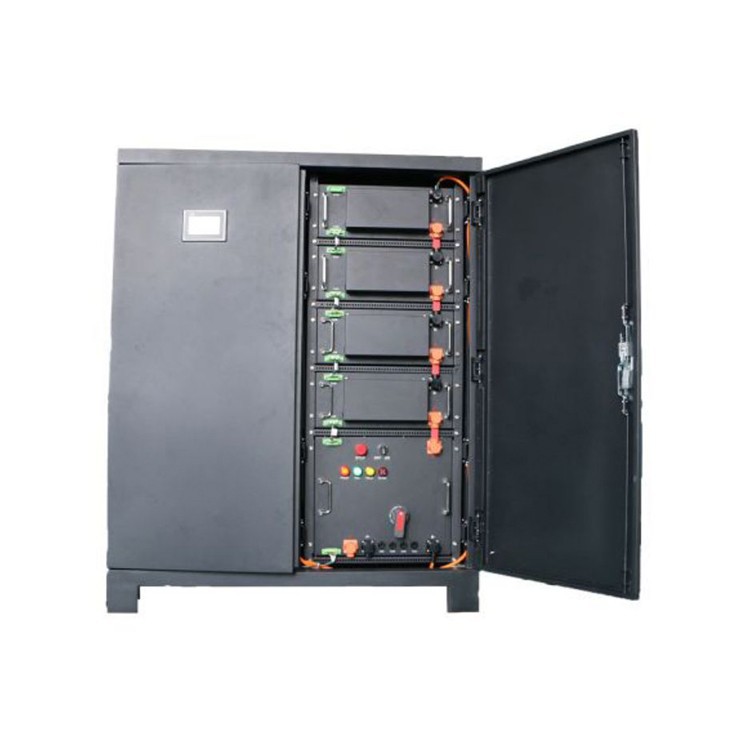

Kada se razmatra učinkovitost sustava tekućeg hlađenja u BESS-u, također je korisno usporediti ga sZračno hlađenje BESS. Sustavi zračnog hlađenja jednostavniji su i jeftiniji za ugradnju, ali općenito imaju manji kapacitet hlađenja i ujednačenost temperature u usporedbi sa sustavima hlađenja tekućinom.
Sustavi zračnog hlađenja oslanjaju se na kruženje zraka za uklanjanje topline iz baterijskih ćelija. Međutim, zrak ima manji specifični toplinski kapacitet od tekućina, što znači da može nositi manje topline po jedinici volumena. Kao rezultat toga, sustavi zračnog hlađenja mogu imati problema s održavanjem baterije na niskoj i ravnomjernoj temperaturi, posebno u BESS aplikacijama velike snage.
Nasuprot tome,Hlađenje tekućinom BESSnude bolje performanse hlađenja, veću ujednačenost temperature i veću fleksibilnost u pogledu dizajna sustava. Oni također mogu biti energetski učinkovitiji u određenim primjenama, posebno kada je stopa proizvodnje topline visoka.
Zaključak
Mjerenje učinkovitosti sustava tekućeg hlađenja u BESS-u bitno je za osiguravanje optimalnih performansi, sigurnosti i dugovječnosti baterijskih ćelija. Praćenjem parametara kao što su ujednačenost temperature, kapacitet hlađenja, pad tlaka, energetska učinkovitost i curenje rashladne tekućine, možemo procijeniti performanse rashladnog sustava i identificirati probleme ili područja za poboljšanje.
Kao dobavljač Liquid Cooling BESS, predani smo pružanju visokokvalitetnih rashladnih rješenja koja zadovoljavaju specifične potrebe naših kupaca. Ako ste zainteresirani saznati više o našim proizvodima ili imate bilo kakvih pitanja u vezi s mjerenjem i optimizacijom sustava tekućeg hlađenja u BESS-u, potičemo vas da nas kontaktirate radi detaljne rasprave i pregovora o nabavi. Radujemo se suradnji s vama kako bismo postigli najbolje rezultate za vaše BESS projekte.
Reference
- "Sustavi toplinskog upravljanja baterijama: Dizajn i simulacija" Andrewa Burkea
- "Termalno upravljanje baterijama električnih vozila" Gregory P. Keoleian i Michael S. Wang
- Industrijski standardi i smjernice koje se odnose na BESS rashladne sustave, kao što su IEEE i UL standardi.
